Différents manières de suspention pour nos gaines textiles


Chaque projèt est unique



C'est pas toujours évident d'avoir une réponse pour la manière de installation sur les chantiers différents. Notre expérience depuis plus de 10 ans avec nos clients et les installateurs nous a permis de déveloper plus de 12 types de suspention pour nos gaines.

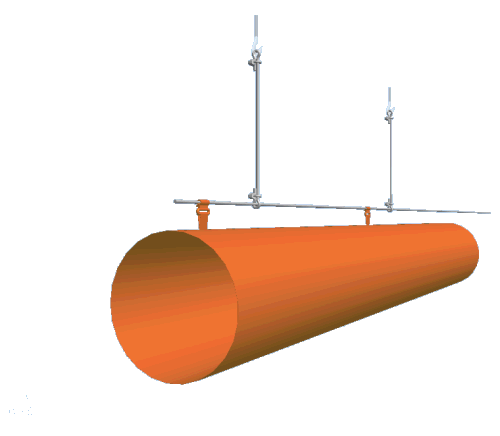

Type 1: Suspension simple par câble en acier plastifiée

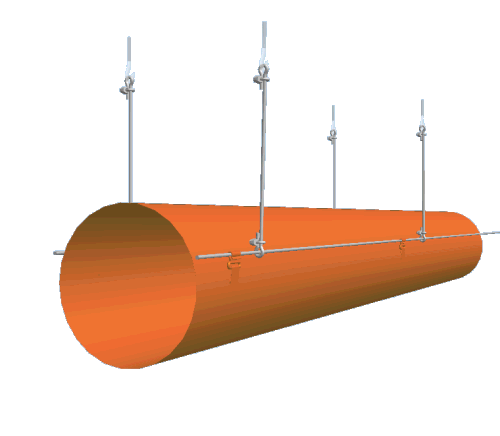

Type 2: Double suspension par câble en acier plastifiée
Type 3: Suspension simple par T rails et crochets

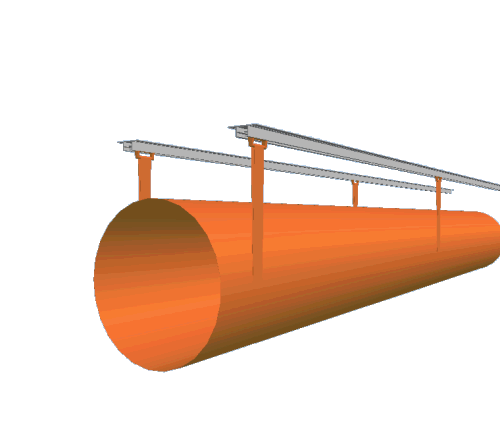

Type 4: Double supension par T rails et crochets

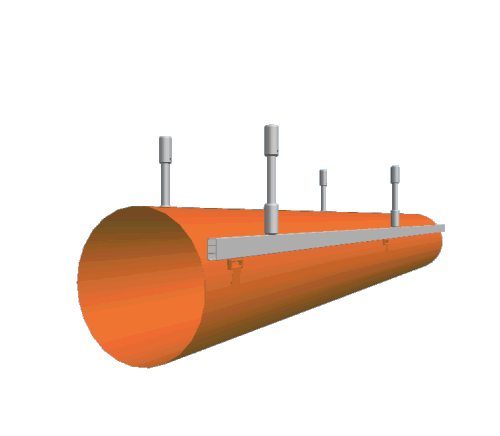

Type 5: Suspension simple par H rail et Spacer rod et crochets

Type 6: Double suspension par H rail et Spacer rod et crochets

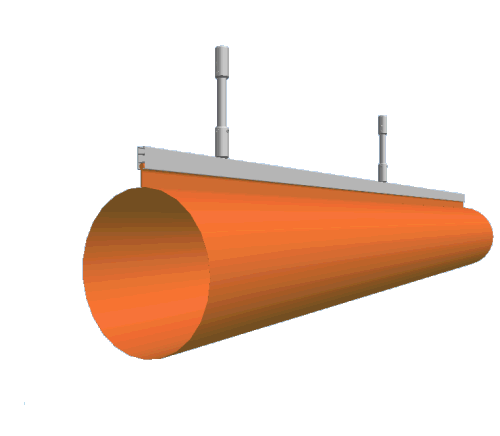

Type 7: Suspension par H rail et Spacer rod

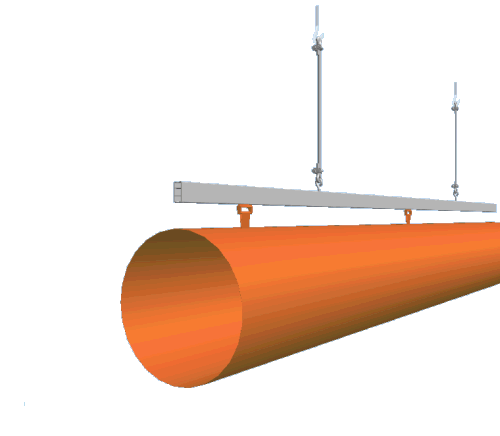

Type 8: Suspension simple par rails en aluminium et crochets

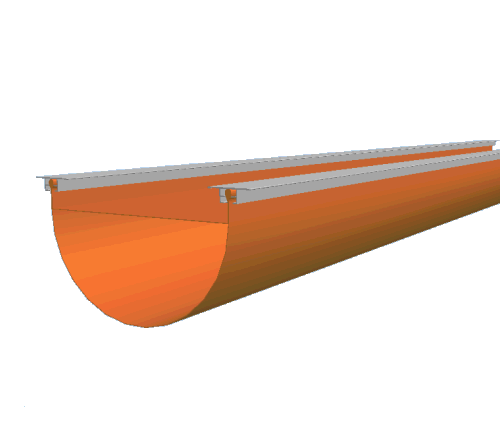

Type 11: Double suspension par rails T pour gaines demi-circ.

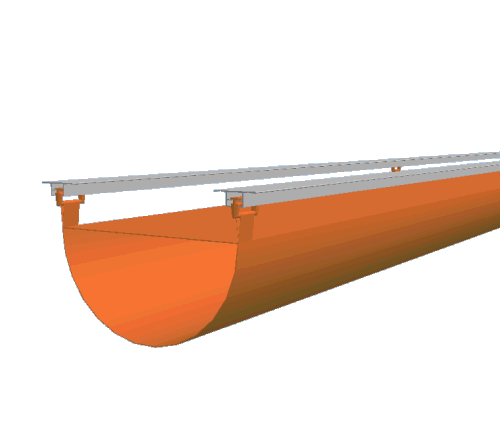

Type 12: Double suspension par rails T pour gaines demi-circ.

                         avec des crochets.



Vidéo de montage

ALL-IN-ONE

POUR UNE INSTALLATION

FACILE, PLUS VITE ET EN FORME







  • Une solution esthétique.

  • La gaine est toujours en forme, même si l'unité de traitement de l'air est en arrêt. (99%)

  • Pression minimale et friction pendant le démarrage de l'unité.

  • Les anneaux sont intégrés vers l'extérieur de la gaine pour éviter des pertes de charge.

  • Réduction substantielle de main d'heuvre et de durée de l'installation.

  • Le câble de montage ou/et les profils sont en aluminium durable.

  • Chaque coude est toujours suspendu.

  • La gaine est 180° suportée.



































annaux de support

Esthétique, économique et très façile à installer.



Le système All-in-One peut être choisi avec une suspention simple avec câble (type 1) ou avec un rail en aluminium (type 5 et 8).
